又到了討人厭的濕冷季節，特別對於北部的創客玩家們，早已習慣這種兩天一小雨五天一大雨的天氣。但對於容易吸濕的Nylon與PLA線材來說，可說是吃不消。PLA受潮後易發生斷線、抽絲及龜裂進而造成卡噴頭的問題，而Nylon受潮後更易造成表面不平及氣泡的情形發生，但在冬天的時候想印模型又怕整捲線材放外面受潮的時候該怎麼辦呢?
就讓Z3D的小編在這邊教大家如何自製防潮進料箱吧！

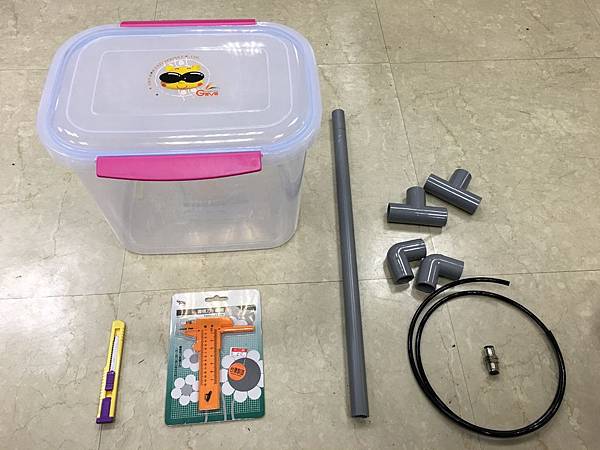

1.材料準備:
為了能達到最高的CP值!小編特別為大家整理出以下這些材料供大家參考
(1) GIMI 10L米桶(只能裝一捲)- 180NT
(網拍不好找想買同款的可以私訊小編)
(2) 空壓機用6mm PU省力快速接頭-螺紋固定式- 25NT
( 賣空壓機的店或是賣飲水機材料有塑膠款式的,如果家裡
有鐵氟龍管建議先量管徑再去購買 )
(3) 6mm PU管 or 鐵氟龍管-1尺/10NT
( 如本身就有可外接的鐵氟龍管者不用)
(4) 圓規刀一把-50NT
(5) 美工刀一把-10NT
( 如果有鑽孔機就不需要(4)跟(5) )
(6) 4分水管跟L型T型轉接管-54NT
(7) 鋸片-15NT
( P.S:如果已經有放的進箱子裡的料架就不需要(6)跟(7) )
(8) GW無線式水玻璃除溼機- 220NT
自製防潮箱總價:564NT(是不是CP值超高!)
P.S.:
箱子部分:

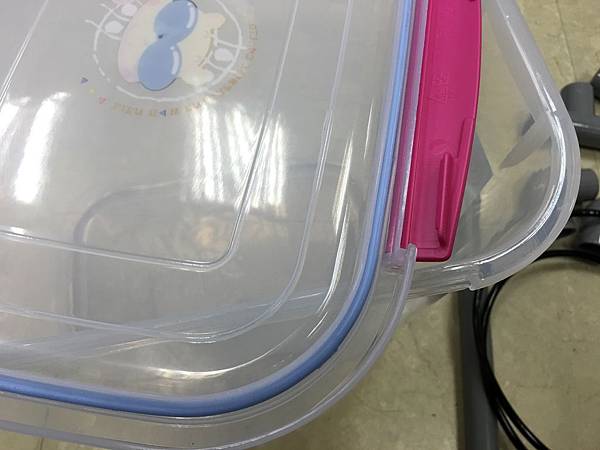

防潮箱最重要的就是密封性要強，因此建議箱子最好選蓋子有橡膠與卡扣的，可以減少密封時的水氣滲漏。另外可以依想放的線軸數量選擇箱子的大小。10L大小的只能放一捲線軸
PU省力快速接頭:
有些玩家在自製防潮箱時會將這零件用印的。但小編還是強烈建議用買的，除了價格不貴外由於是空壓機專用的因此密封性相當好，可以減少唯一破孔的部分的水氣滲入！
2.製作方法:
步驟一.打洞
P.S.如果你有鑽孔機可以直接省略這步驟，如果沒有那就只能跟小編一樣努力用手挖XD….

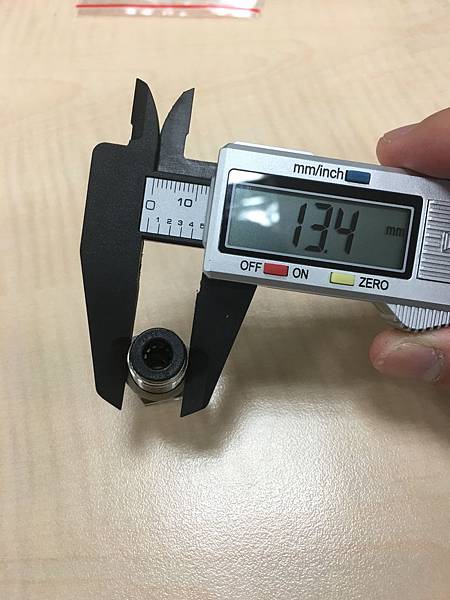

(1)首先先量一下快速接頭的螺紋管徑
(沒有游標卡尺可以在買的時候請老闆量一下)

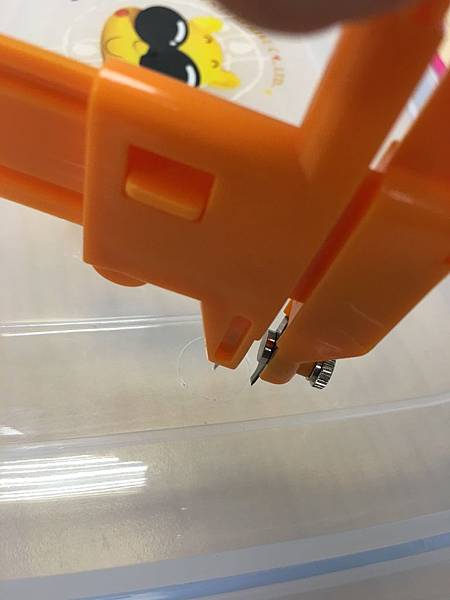

(2)確認直徑之後在箱子上選一個適合的出線位置後用圓規刀調到管徑半徑大小後開始割XD”..盡量割深一點
注意是要將圓規刀調到管徑半徑喔!
注意是要將圓規刀調到管徑半徑喔!
注意是要將圓規刀調到管徑半徑喔!
非常重要所以講三次

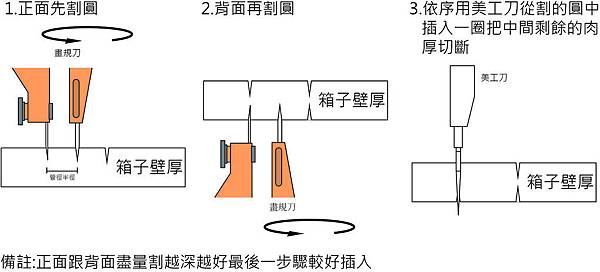

由於小編選的箱子厚度有快2mm….所以稍微圖解一下小編的割法

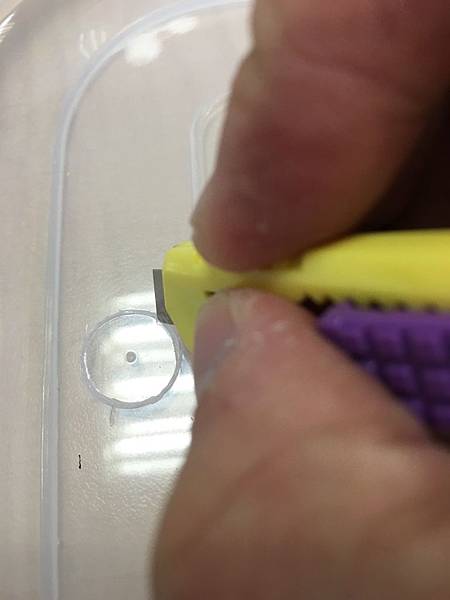

(3)圓規刀割入深刀痕後用美工刀沿著刀痕插入破孔
小心不要把自己割受傷了 !還有特別注意!!
不要硬敲!箱子是會破的!!!
不要硬敲!箱子是會破的!!!
不要硬敲!箱子是會破的!!!
還是很重要所以說三次….小編發生過慘劇…

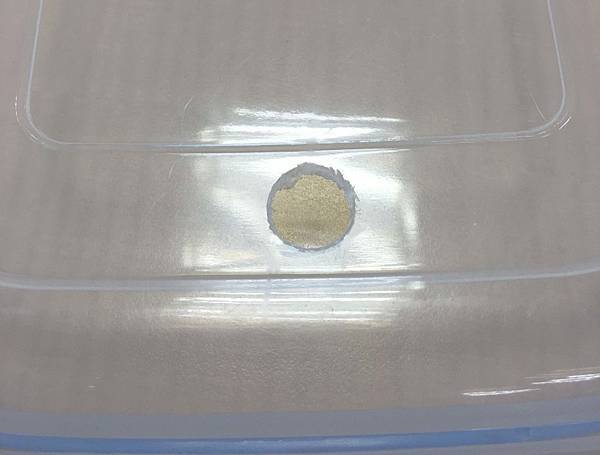

(4)破孔完成!

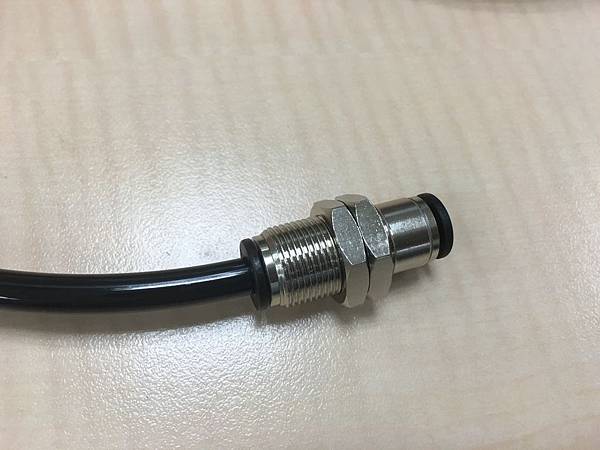

步驟二. 裝上快速接頭

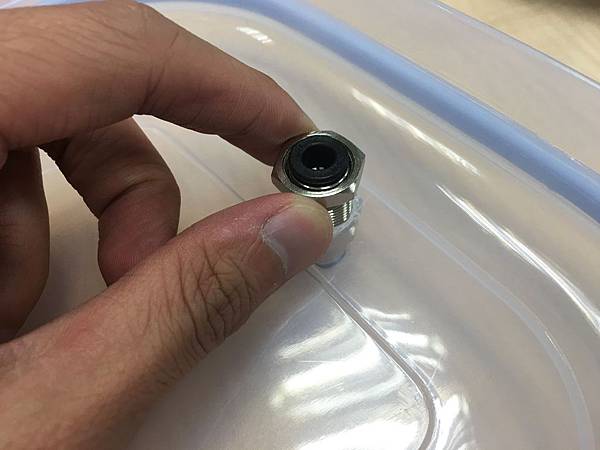

將快速接頭鎖上如果想使密封性更佳可以在鎖上之後將連接處點膠密封
步驟三.製作料架
P.S:如果已有適合的料架,可以省略這個步驟!

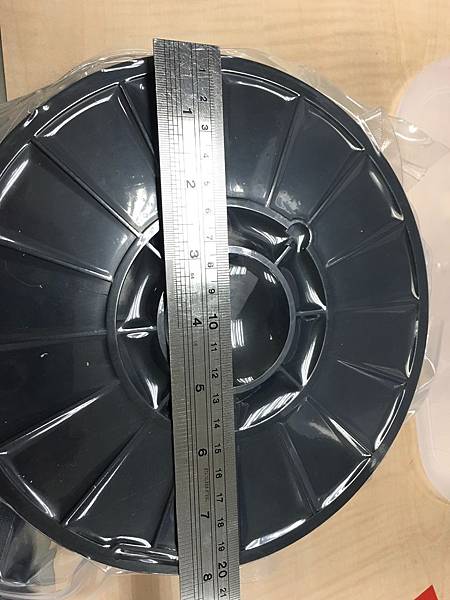

(1) 先量一下以下料盤的長度
(e.g:200mm)

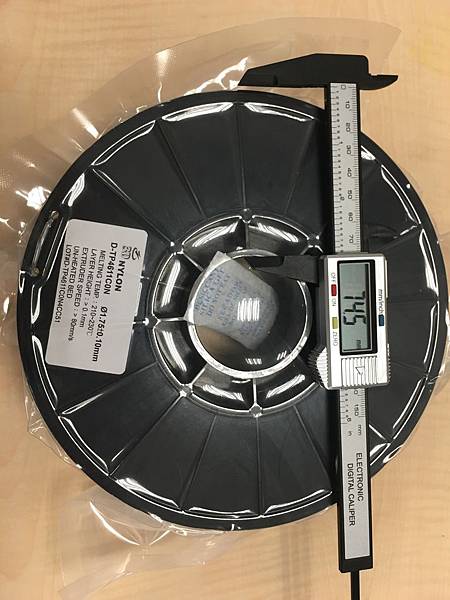

(2) 料盤圓周到中間孔洞最長度
(e.g:74.5mm)

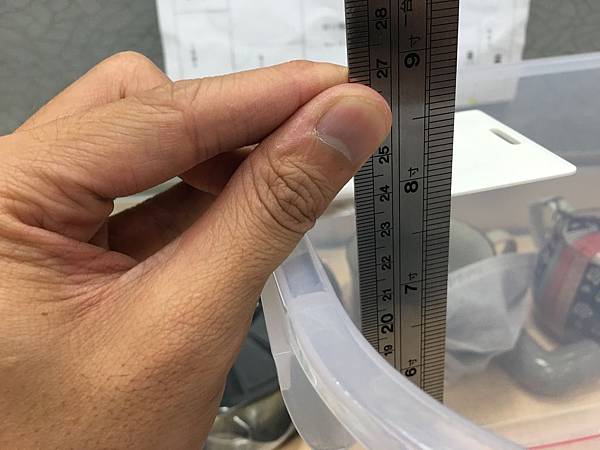

(3) 桶子深度
(e.g:237mm)
如果你買的跟小編一樣,線軸大小也差不多! 那恭喜您可以省下接下來複雜的計算!!直接把水管割成以下長度
73mm*2隻 100mm*1隻
如果購買的不一樣的話請按造以下算法算出你料架應有的高度!

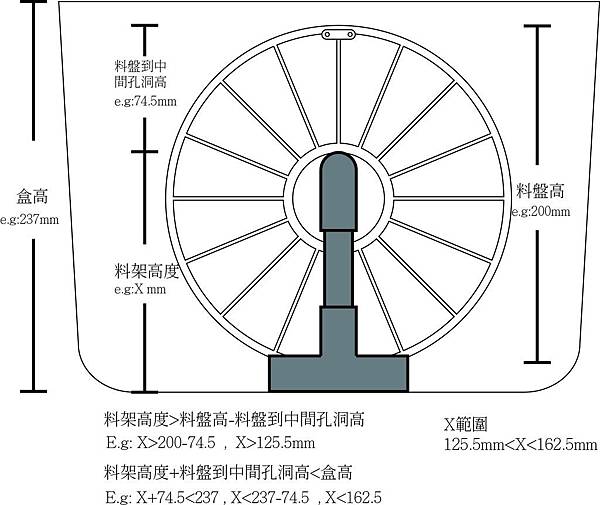

(4) 料架高度計算方式
- 按造上面量出來的高度為例可以得知料架高度在 125.5mm~162.5mm之間,
- 為了避免料盤碰到頂跟底邊,所以建議以最低高加25mm
- 所以得出來的料架高度為150.5mm
(5) 水管切割計算

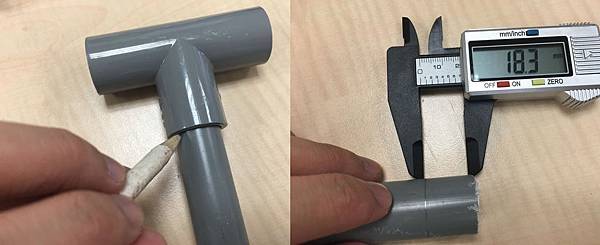

由於水管是用卡榫式安裝 ,所以安裝時有部分會沒入L及T型管內，建議可以先安裝上去並用鉛筆畫一下沒入的範圍。

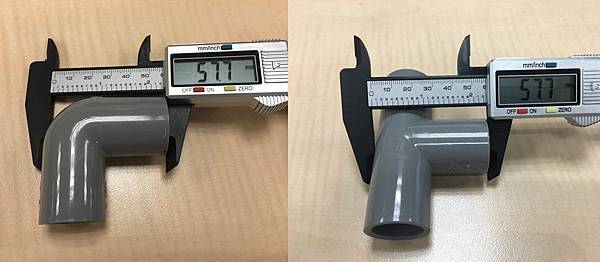

再量一下L型管跟T型管的高度

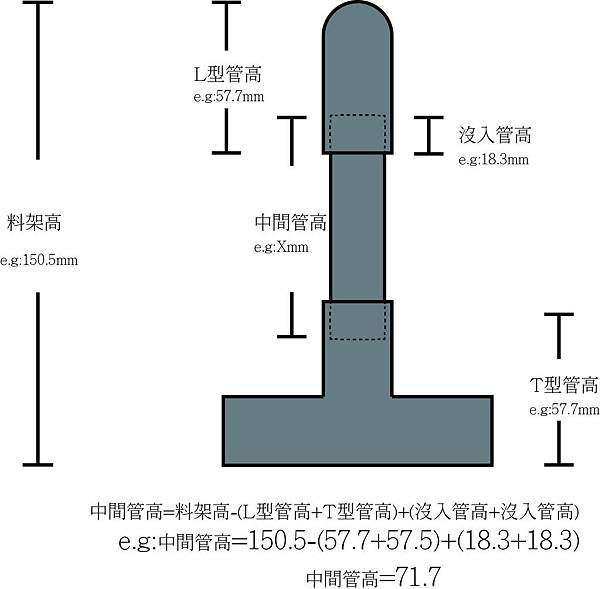

就可以計算水管的切割高度,以下是水管切割長度的計算圖示
側視圖

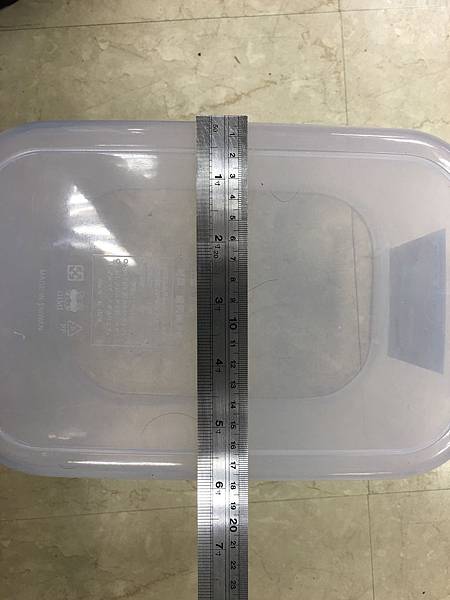

最後再量一下桶底寬度

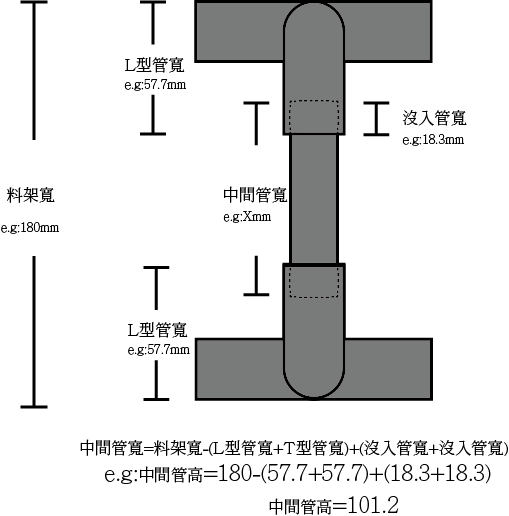

就可以計算出切割水管寬度以下是水管切割寬度的計算圖示
上視圖

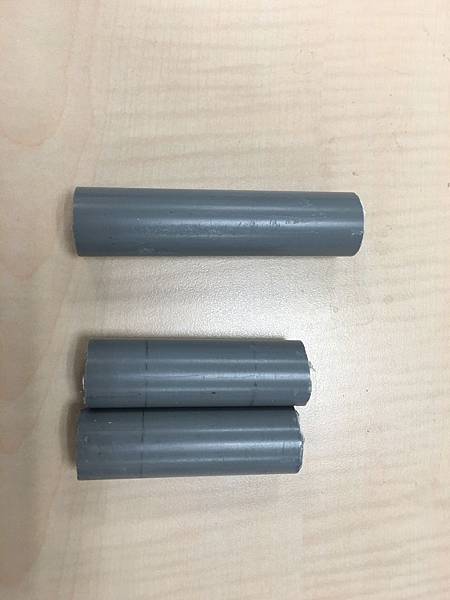

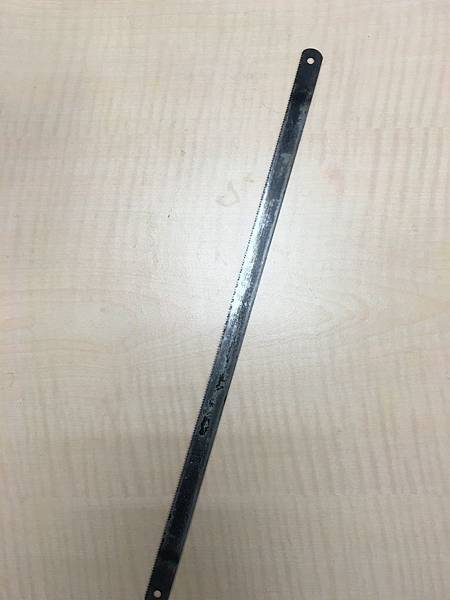

最後利用鋸片鋸出兩根高跟一根寬的水管

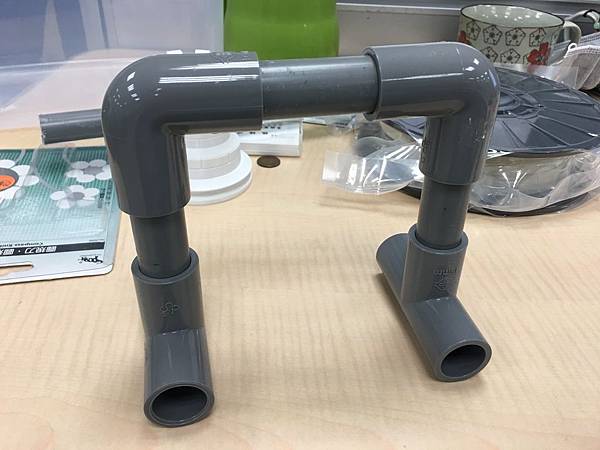

組裝起來就變成這樣
簡易料架完成!

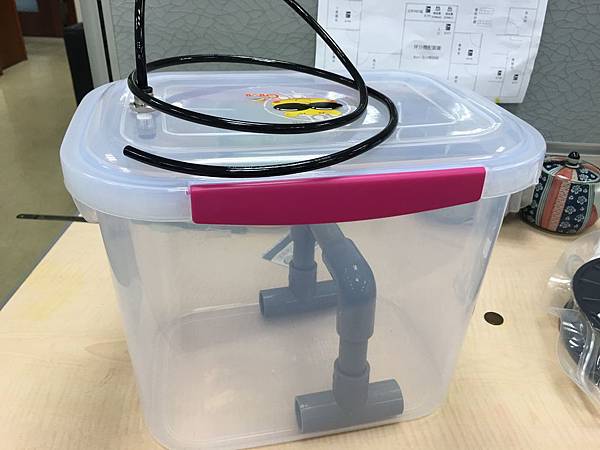

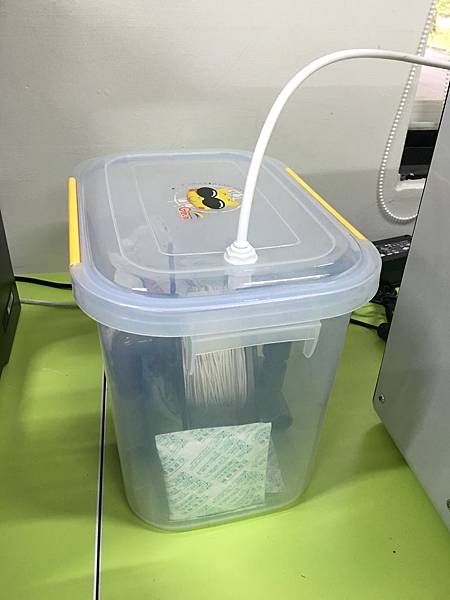

最後裝上PU管(鐵氟龍管) 自製防潮箱就完成啦!
雖然將線材放置密封箱中可以減少空氣的接觸，但還是強烈建議裡面要放置乾燥或除濕包讓效果更佳！

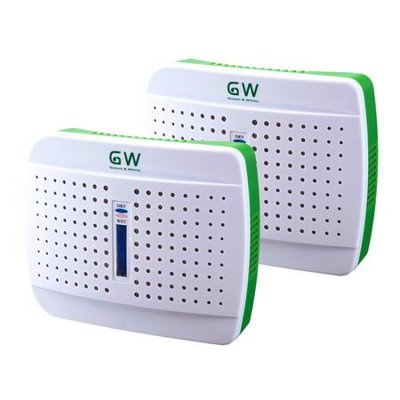

乾燥包的部分經內行人推薦這款GW無線式水玻璃除溼機，雖然產品名叫除濕機，但其實就是利用水玻璃吸濕的效果所製作的除濕包，但最大的好處就是當裡面的水玻璃吸濕完了之後前面的指示會變色，只要拿去插電一陣子之後就可以重覆使用喔！經濟環保又實惠！
之後把線材放到料架上就可以讓線材經過PU管到噴頭的接觸面積縮到最小!減少線材受潮的機會！讓你的線材能度過這溼答答的冬天！
(備註：附圖是之前製作的版本，之前的管子是使用飲水機水材比較貴QQ)
